De Oversteek ontwerp Ney en Poulissen

2010 – 2013

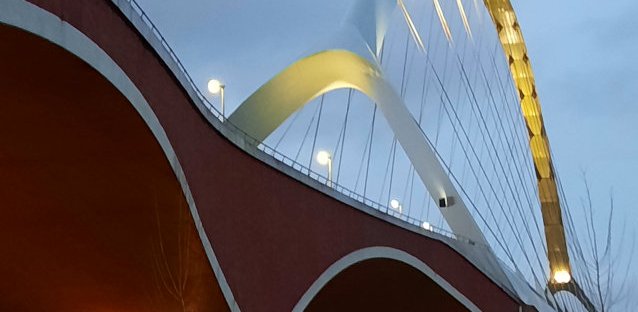

De Oversteek brug waal 20230109 — De Oversteek (januari 2023)

Door het toegenomen autoverkeer en de bouw van de Waalsprong, wilde de gemeente Nijmegen een tweede brug over de Waal. Dit moest zo maar een brug worden: het moest een daadwerkelijke stadsbrug, dat bovendien onderdeel van het rivierlandschap vormt. Het ontwerp zelf moest ruimtelijke kwaliteit toevoegen. De architecten Ney en Poulissen ontwierpen een slanke stal brug.

De Gemeenteraad besluit in 2002 dat er een tweede vaste oeververbinding over de Waal moest komen. Aan de ene kant om het huidige verkeer op de Waalbrug te ontlasten, waar elke dag files stonden. De enige verbinding over de Waal was deze brug uit 1936
en daarnaast de brug bij Ewijk. Daarbij was aanvankelijk idee om de A73 te verlengen vanaf het knooppunt Neerbosch tot de A15. De overlast zou alleen maar toenemen bij de realisatie van de nieuwbouwwijk de Waalsprong. Hiervan was in 1998 de eerste bouw
begonnen. Uiteindelijk zouden er in 2020 12.000 woningen gebouwd moeten zijn; wat
betekent dat met 33.000 mensen 1/5 van de Nijmeegse bevolking hier zou wonen.Daarbij zal de nieuwe brug rekening moeten houden met de projecten voor “Ruimte voor de rivier”: de dijkverlegging en de aanleg van de nevengeul de Spiegelwaal.

Op 10 juni 2009 besluit de gemeente de nieuw bouwen brug de Oversteek te noemen. Deze naam verwijst naar de oversteek van de Amerikaanse 82ste Luchtlandingsdivisie in september 1944.

Ontwerpcriteria: een echte “stadsbrug”

De gemeente had 4 ontwerpcriteria aangegeven:

Contextuele inbedding: integraal deel uitmaken van het rivierlandschap en goed zichtbaar en beleefbaar zijn, zowel vanaf de oevers als vanaf de stadsbrug
Samenhang in het bestaande en toekomstige beeld van Nijmegen met de dijkverlegging en alle ruimtelijke ontwikkelingen rondom de Waal.
Een kunstwerk van hedendaagse techniek en vormgeving in één gebaar.
Aandacht voor de gebruiks- en belevingswaarde: een verblijfsbrug, zowel bovendeks als op maaiveldniveau, met een aangename onderwereld.

Daarbij was er een budget van 140 miljoen euro?

De bouw kon in mei 2011 worden begonnen en duurde tot 2013. De bouw van de boogbrug had in de uiterwaarden plaats gevonden. Op zaterdag 20 april 2013 kon de boogbrug onder veel belangstelling worden ingevaren. Daarna volgde het afwerken ter plaatse.

De brug is ontworpen door de Belgische architecten Laurent Ney en Chris Poulissen. De bouwkosten waren 260 miljoen euro.

Deze weg sluit aan de zuidelijke kant aan bij de Verlengde Energieweg en aan de noordkant op de Graaf Alardsingel. Voor auto’s heeft de brug 2 x 2 rijbanen, een vluchtstrook en er is ruimte gereserveerd voor een eventuele 5^e baan, bijvoorbeeld voor openbaar vervoer.

Aan de kant van de stad is er stadskant is een pad van 4 meter breed voor fietsers en voetgangers. Daarbij zijn er tevens balkons gemaakt, om van het uitzicht op de rivier en de stad te kunnen genieten.

Om de capaciteit van de A50 te vergroten werd gelijktijdig met de Oversteek is de tweede brug bij Ewijk gebouwd, naast de reeds bestaande. Vanaf 2013 heet deze officieel de Tacitusbrug gebouwd, maar wordt over het algemeen nog steeds de Ewijkse brug of brug bij Ewijk genoemd.

De omgeving: de brug als onderdeel van rivierlandschap en stad

Nijmegen vanaf Oversteek droogte 20210413 — Nijmegen vanaf Oversteek tijdens een droogte (april 2021)

Een belangrijk onderwerp (en een eis aan het ontwerp) was het samenspel met de omgeving; de stadsbrug moest een onderdeel van de stad worden. Daarom is er gekozen voor een slanke stalen hoofdoverspanning van 285 meter, terwijl 235 de minimale eis was. Hierdoor wordt de hele rivier overspannen in plaats van alleen de vaargeul. Daarbij ligt de Waal gecentreerd onder de brug. Daarmee maakt de brug daadwerkelijk onderdeel uit van de omgeving.

Een vergelijkbaar uiterlijk met de Waalbrug was wenselijk. Daarnaast zijn de zijkanten van de brug van baksteen, tevens een verwijzing naar de baksteenindustrie en gebruik daarvan in Nijmegen.

Daarnaast zijn de pijlers gebouchardeerd, zodat de kiezels zichtbaar zijn. Dit is een verwijzing naar het grind in de rivier. Boucharderen is het opruwen van het oppervlak met een zogenaamde bouchardeerhamer: een hamer dat is voorzien van een massieve kop met stalen punten.

Grootste enkelvoudige boogbrug in Europa

Met een stalen brugconstructie van 285 meter is het de grootste boogbrug van Europa met een enkelvoudige boog. Het is de één na langste hoofdoverspanning van Nederland en tevens de langste boogbrug van Europa met slechts 1 boog. Sinds 2016 heet de weg over de brug de Generaal James Gavinsingel.

Het ontwerp van een boogbrug was geen eis van de Gemeente Nijmegen. Ook voor de ontwerpers was de boogbrug vooraf geen bewuste keuze:

“Ask Poulissen where he gets his ideas for his designs and he will tell you he doesn’t know. “The best designs evolve gradually, in a process with multiple people. You have to consider all of the interests at play. Things like ecology, flora, fauna, noise pollution, contamination. It’s barely about the form. For example, when Laurent and I were working on the bridge project ‘De Oversteek’ in Nijmegen we didn’t anticipate beforehand that those arches would be there. That idea materialized during the project, in part because of the limited budget. That forced us to find clever solutions. And the solution with the arches turned out to cost a lot less, and it doesn’t require much maintenance. There are no joints, no bearings.”

Boogbrug met trekband

De hoofdoverspanning is een zogenaamde boogbrug met trekband. Wikipedia https://nl.wikipedia.org/wiki/Boogbrug: “De boogbrug met trekband: dit type wordt het meest toegepast bij grotere overspanningen. De boog ligt over het algemeen (maar niet noodzakelijk) boven het rijdek. Het gewicht van het rijdek en het verkeer wordt via trekkracht in de verticale staven via de boog afgeleid naar de fundering. Door een horizontale trekband aan te brengen tussen de uiteinden van de boog worden de horizontale spatkrachten op de landhoofden opgeheven, waardoor de fundering alleen verticale krachten te verwerken krijgt. Het rijdek zelf fungeert vaak als trekband.” De Nationale Staalprijs: “Stadsbrug ‘De Oversteek’ is een enkelvoudige boogbrug. Dit is de meest efficiënte boogstructuur. In het ontwerp is de krachtswerking van de stalen boog benut: de boogranden zijn naar buiten geduwd waardoor de boog verticaler is komen te liggen en de draagkracht is vergroot. Het resultaat is een slanke boogconstructie met relatief weinig staal. De brug staat schuin ten opzichte van de rivier, daarbij de richting van de stroming van de Waal respecterend. Dit is een bewuste architectonische keuze”.

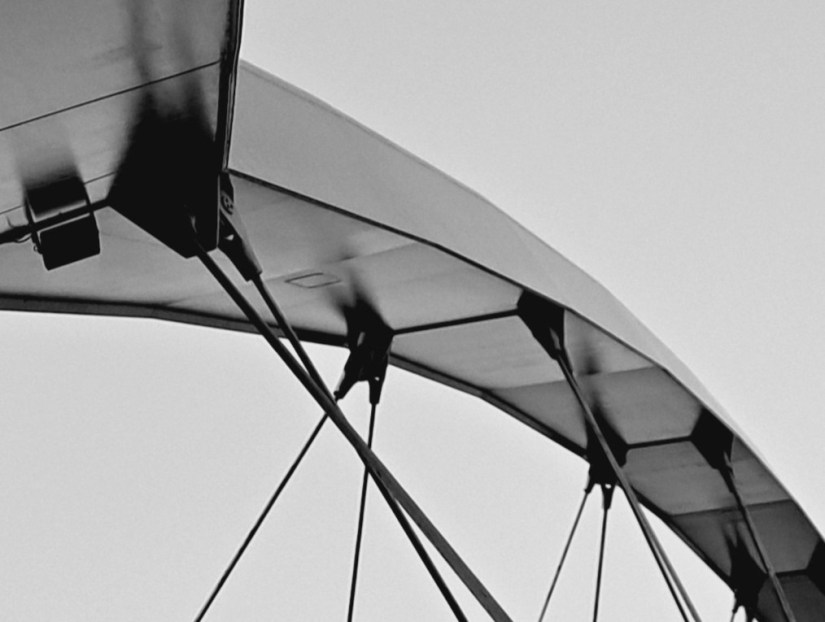

Daarbij is betreft het een zogenaamde netwerkboogbrug: “Netwerkboogbrug met diagonale hangers die elkaar meerdere keren kruisen”.

1 boog

Waar de meeste bruggen 2 bogen (de Waalbrug heeft er 4) met windverbanden hebben., heeft de Oversteek maar 1 boog. Dit is gedaan vanuit oogpunt van onder andere materiaalbesparing. Bovendien wordt er minder staal blootgesteld aan corrosie, welke een directe relatie heeft met het schilderwerk. Bij 1 boog was er aanmerkelijk minder oppervlakte om te verven: bij 2 bogen gaat om bijna 3x zo veel schilderwerk.

Door de enkele boog in plaats van een dubbele boog, is het tevens minder zichtbaar dat de brug de rivier onder een hoek overspant, in plaats van er haaks op te staan.

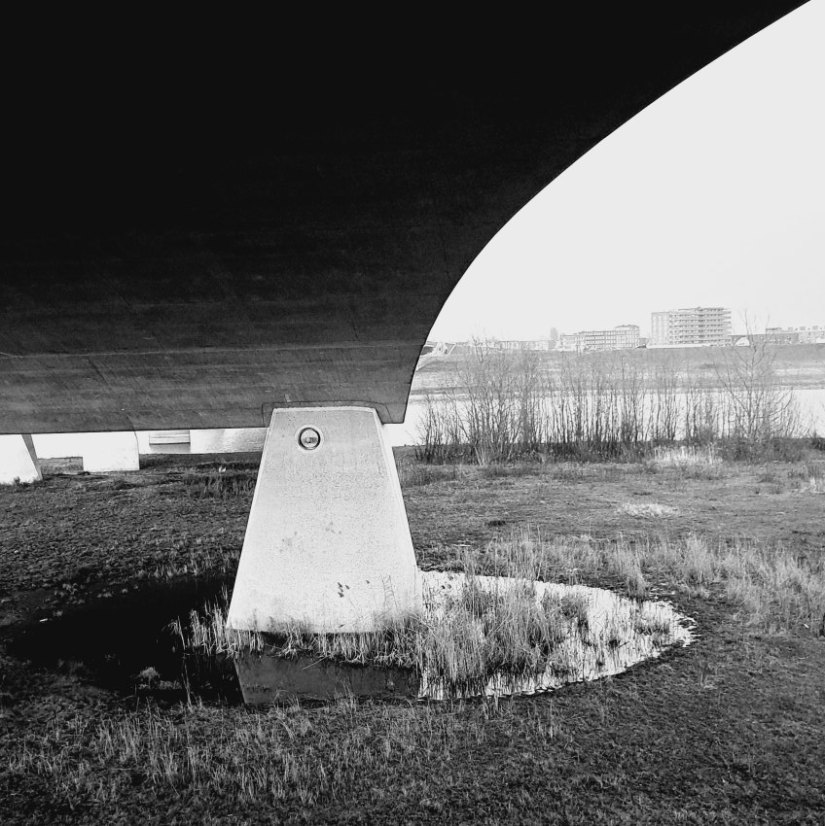

Pijlers

De pijlers zijn gestroomlijnd gemaakt en zo geplaatst, dat de vaargeul volledig gebruikt kan worden. Een van de ontwerpvoorwaarden was dat de brug het waterpeil met niet meer dan 1 millimeter mocht laten stijgen.

Aanbruggen

De aanbruggen (het gedeelte van de brug dat de hoofdoverspanning verbindt met het landhoofd; of simpel gezegd: het gedeelte van de brug over de uiterwaarden). Aanvankelijk was de gedachte deze van staal te maken, maar dat zou te veel geld kosten.

Daarom zijn deze nu gemaakt van beton en baksteen, wat overeenkomt met de Waalbrug. Een andere verwijzing naar de Waalbrug is dat ook hier de aanbruggen uit verschillende bogen bestaan. Doordat de aanbruggen nu uit 1 stuk bestaan, waren geen zogenaamde “dilatatievoegen” nodig: dit zijn voegen die het krimpen en uitzetten van materialen moeten opvangen en op deze manier scheuren voorkomen.

Een voordeel van het metselwerk is bovendien dat de aanbruggen daarmee flexibel genoeg zijn om verticale vervormingen door natuurschommelingen op te vangen.

De aanbrug is in het noorden 680 meter lang en 230 meter in het zuiden.

Duurzaamheid en Milieu

De bouwers hebben rekening gehouden met duurzaamheid en milieu. Onder andere door:

Bij de bouw zijn materialen per schip aangevoerd in plaats van met vrachtwagens, wat positieve effecten op de CO2 uitstoot heeft
Het beton, staal en asfalt van de brug is deels herbruikbaar, wanneer zij over 100 jaar op het einde van haar levensduur is
Er is zand en puin uit de omgeving gebruikt
Tijdens de bouw waren er beschermde maatregelen voor het behoud van bittervoorn, mussen en palingen
Vogelkastjes voor mussen
Uiterwaarden zijn in oorspronkelijke staat hersteld en de bossage aan de Winselingseweg is behouden gebleven
Sanering van de kolk van Braam, welke is ingericht als natuurvriendelijke oever voor de bittervoorn en waterplanten

Opening

De officiële opening vond plaats op 23 november 2013, waarbij de brug op 24 november ’s avonds openging voor verkeer. De opening werd bijgewoond door duizenden belangstellenden. Ook waren nabestaanden van de 48 gesneuvelde Amerikanen aanwezig.

Bij de opening werden beelden vertoond van de film A bridge too far, met zang van de sopraan Francine van der Heijden. De 48 gesneuvelde Amerikanen kregen een eerbetoon en er werd voorwerk afgestoken. Oud-generaal Ben Bouman, die als enige Nederlander aan de oversteek had deelgenomen en de Amerikaanse veteraan Francis Keefe openden de brug met een optocht van historische legervoertuigen. Daarna wandelde burgemeester Bruls samen met duizenden Nijmegen over de burg.

Onderhoudsarm

De brug is zodanig ontworpen en gebouwd, dat het de komende 100 jaar zo min mogelijk onderhoud nodig heeft.

Staalprijs 2014

De brug ontving de Staalprijs 2014. Het Juryrapport: “Deze enkelvoudige stalen boogbrug is meer dan een brug. Het is een landmark, een kunstobject, een aandenken, een verblijf- en ontmoetingsplaats en de resultante van integraal ontwerpen en bouwen op basis van een vernieuwende aanbestedingswijze.

De inpassing van de stadsbrug in zijn landschappelijke, historische en culturele context oogst grote bewondering. Aangekomen boven land gaat de hoofdoverspanning over in aanbruggen met bakstenen uit streekeigen klei. Aan weerszijden lopen de bruggen ver boven het land door om het natuurlijke evenwicht op de oevers te bewaren. En de 48 lantaarns op het brugdek herdenken hetzelfde aantal gesneuvelden tijdens WOII-operatie Market Garden, om nog maar een aspect te noemen. Een integrale prestatie op alle onderdelen.”

20 september 1944: De Oversteek

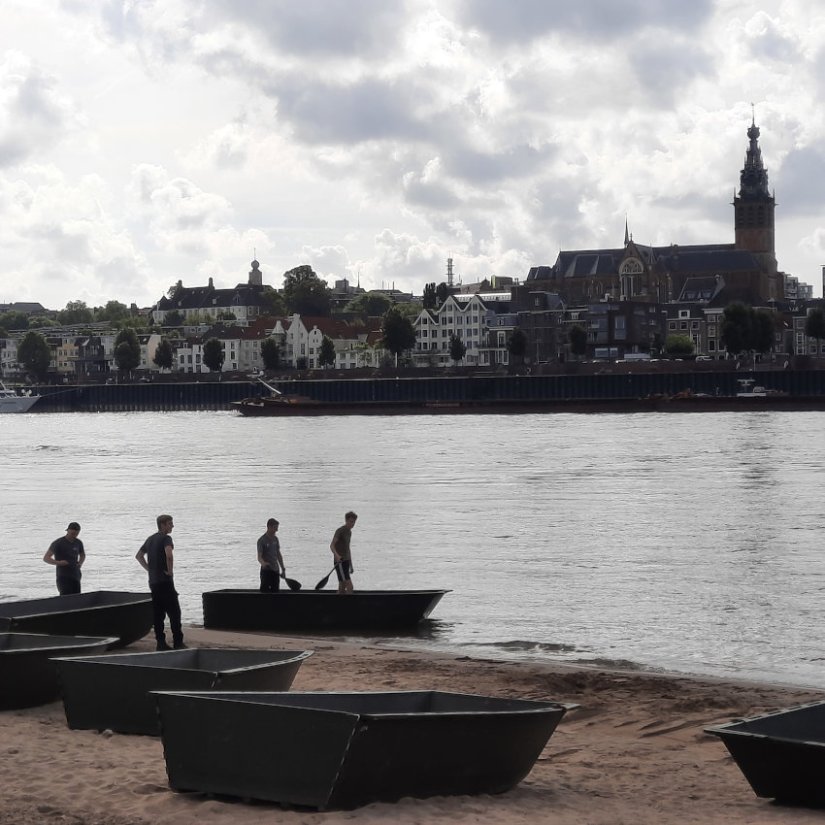

Oefening herdenking de Oversteek 20230914 — Oefening voor de herdenking de Oversteek (september 2023)

De naam de Oversteek is een herinnering aan de oversteek van de geallieerden op 20 september 1944. Deze historische actie maakte deel uit van Market Garden.

De aanvallen aan de centrumzijde van Nijmegen waren mislukt, onder andere omdat de Duitsers zich op het Valkhof en Hunerpark hadden kunnen ingraven. Voor de Britten, die de brug in Arnhem hadden veroverd, begon de tijd steeds verder te dringen.

Die middag staken de para’s van het 3e bataljon van de 504 Parachute Infantry Regimant (PIR) van de Amerikaanse 82e Luchtlandingsdivisie (82nd Airborne) onder leiding van majoor Julian Cook de Waal over. Zij deden dit in 26 canvas bootjes, op klaarlichte dag. Zij werden daarbij ondersteund door 307 Airborne Engineer Battalion, 376 Parachute Field Artillery Battalion 82 Airborne in samenwerking met 505 Para Infantry Guards Armoured Division.

Van de 260 soldaten die de eerste oversteek maakten raakte ongeveer de helft gewond of sneuvelde. Bij deze actie overleden 48 man. Zij slaagden er in om de noordzijde van de brug in handen te krijgen.

Ook aan de gevechten aan de zuidkant kwam een einde, ook omdat de noordkant door de Amerikanen veroverd was. Hierdoor konden de tanks van het Britse 30e Legerkorps Britse 30e Legerkorps konden oversteken. Het was inmiddels te laat om de luchtlandingsdivisie in Arnhem te bereiken, die de brug aldaar moest opgeven.

Herinneringen aan Oversteek

Behalve de naam de Oversteek herinnert het kunstwerk Lights Crossing aan de oversteek. Elke avond wordt bij.. de Sunset March over de brug gelopen. En hoewel sec geen deel uitmakend van de brug, dient op deze plaats ook “De Oversteek” van Marius van Beek hier te worden besproken, dat naast de brug ligt.

Lichtkunstwerk Lights Crossing

Het kunstwerk Lights Crossing (overstekende lichten) maakt onderdeel uit van de brug/ Dit is een ontwerp van Atelier Veldwerk (Rudy Luijters en Onno Dirker).

De naam de Oversteek, de 48 paren lantaarnpalen en een monument herinneren nog aan de overtocht. De 48 paren lantaarnpalen herinneren aan de 48 Amerikaanse soldaten die bij deze actie sneuvelden.

‘s avonds gaan de 48 paren 1 voor 1 aan, in het tempo van een trage mars, van zuid naar noord. Dit duurt 11 minuten. Pas daarna gaat de aanstraalverlichting aan.

Op de site van ACN staat een audiotour:

Sunset March

Sinds 19 oktober 2014 loopt elke avond minimaal een veteraan bij zonsondergang de zogenoemde Sunset March over de brug, terwijl de lichten aan gaan. “Met dit initiatief willen de veteranen niet alleen herdenken welk offer de Amerikaanse militairen hier ver van huis hebben gebracht voor de vrijheid van het Nederlandse volk. Zij willen hiermee vooral ook een zichtbare brug slaan naar alle veteranen die in missies over de hele wereld hebben bijgedragen en nog steeds bijdragen aan vrede en vrijheid.”

Zie de eigen website van Sunsetmarch.
